调节阀控制回路组态

调节阀控制回路组态

实操任务：公司气化炉CO2缓冲罐出口压力调节阀控制回路组态

由工艺厂开具联锁关系修改审批表，要求对至煤锁斗CO2压力19PIC-X006的OP值与高压CO2缓冲罐压力19PIC-X003的OP值取小后控制19PV-X003A/B该控制回路新增19PIC-X003投切按钮，使工艺人员在按下该切除按钮后，19PV-X003仅由19PIC-X006控制，投入时执行原控制回路。由于C套高压CO2/N2系统处于停运状态，随对C套进行修改。

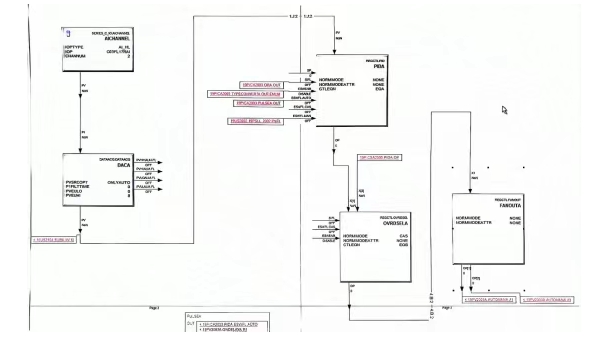

一、修改前逻辑组态

19PI3006与19PI3003分别经过PID控制回路即AI模拟量输入模块、DACA工程量转换模块以及PID控制模块输出，通过OVRDSEL调节阀输出高低选择功能块对19PIC3006的OP值与19PIC3003的OP值取小，取得较小值通过FANOUT功能块实现1个OP对19PV3003A/B进行调节，该功能块为分程控制主要的特性功能块。

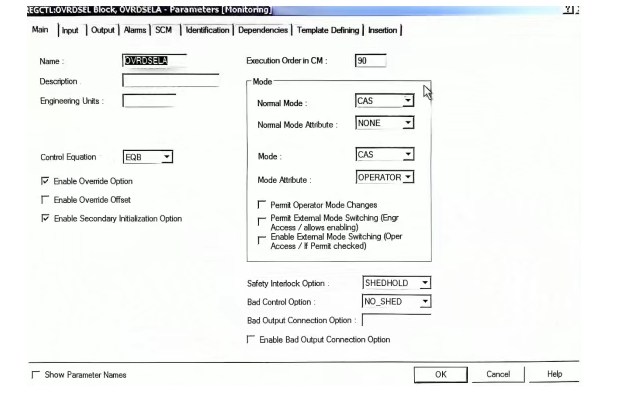

1.OVRDSEL功能块属性设置，在MAIN界面下，找到Control Equation，通过下拉选择EQA/EQB.其中EQA为高选，即将选择两个PID的OP中较大的OP作为阀门的输出。EQB为低选，即将选择两个PID的OP中较小的OP作为阀门的输出。

OVRDSEL功能块具有初始化功能，只有当模拟量AO模拟量输出功能块模式为串级时，OVRDSEL功能块才会对19PIC3006的OP值与19PIC3003的OP值取小输出，当AO模式为MAN手动时，OVRDSEL功能块两个输入值跟随输出值保持不变。

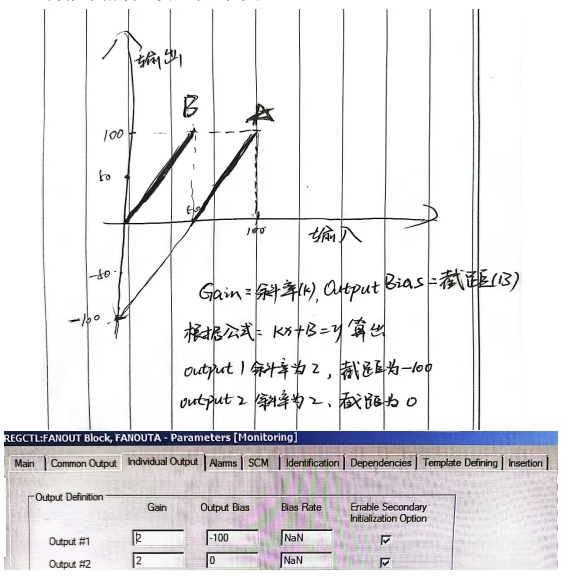

2.FANOUT功能块属性设置如下图：

即输入0-50时，19PV3003B（OUTPUT#2）从0开到100；输入50-100时，19PV3003B保持全开的情况下，19PV3003A（OUTPUT#1）从0开到100。

为了手动调节的方便，需要在FANOUTA和AO之间添加手操器AUTOMANA功能块，同时PID调节器为AUTO，FANOUTA和AUTOMANA通常都需要投为CAS。

二、修改后逻辑组态

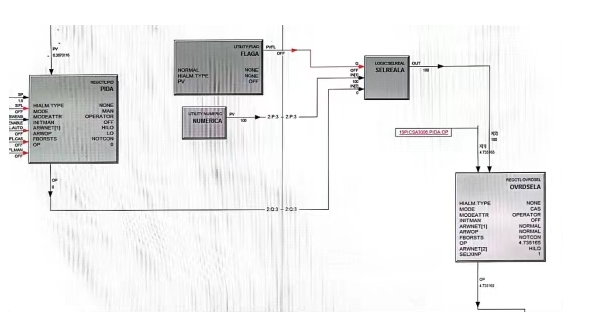

在19PIC3003PID功能块与OVRDSEL功能块之间添加逻辑组态，如下图：

FLAG功能块通过上位画面即HMIWeb Display Build软件编辑脚本作为按钮供工艺人员操作，当切除19PIC3003时，FLAG.PVFL输出0，SELREALA功能块通过IN1输出100，实现19PV3003仅由19PIC3006控制；当投用19PIC3003时，FLAG.PVFL输出1，SELREALA功能块通过IN2输出19PIC3003PID.OP值与19PIC3006PID.OP进行比较。
